前言:接上篇,砸完墙接下来就是水电改造了。 新房水电改造目前是必经的一步,一般新房交房后,水电都做到了入户,但根本谈不上实用,电路部分只能是满足了基本使用功能,不过走线,预留位置和布局多少都会有些不如意。水路的话就差多了,一般只是进入厨房厕所加个龙头就完事了,根本不符合实际使用,设计改动的需要就多很多。 本来是想把水电写到一起的,不过写着就发现篇幅有些过长了,这一节就单独写电路部分, 本身也不是专业的电工,在这篇里把自己的思路整理了一下, 会有很多漏洞和不足,请各位见谅,欢迎在评论区指出,讨论。

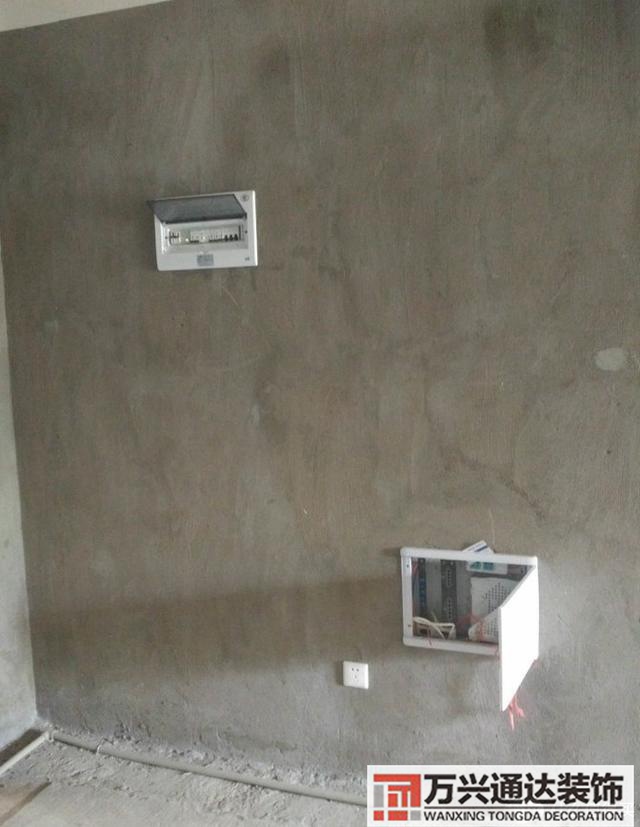

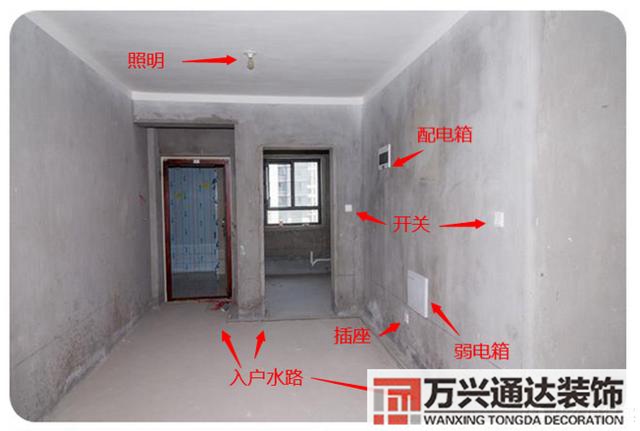

原始情况:这个是我收房的时候的图片,毛坯,大门右下角有水路和暖气入户的管道,水路进厨房和厕所,用的是工程用管子,质量一遍,肯定要全换掉,电路走的还行,每个屋子都有照明开关,客厅总配电箱,弱电箱齐全。

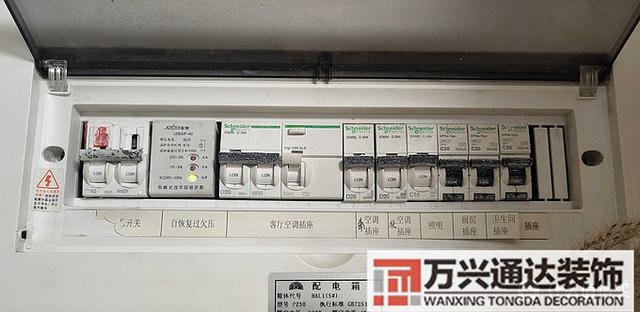

配电箱的情况,个人感觉设计还算合理。最左边是总开加自恢复过欠压,没有总开的漏电保护,稍有些奇怪,不过想想一般电热水器,自洁马桶盖之类的插头都自带漏电保护,在总开上设置好像也不是非常必要的了。然后是三路空调插座,客厅单独一路,四个屋子分为南北两路。接下里是全屋照明,厨房一路,两个卫生间一路,最后是全屋的插座一路,因为厨房厕所两个用电大户单独控制,剩余的地方也很少使用大功率的电器,所以应该满足需求了)。

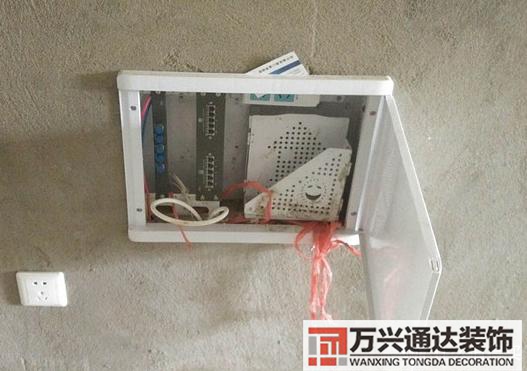

弱电箱,预留了电源,同轴端子,网线端子,入户同轴电缆,光纤线,右侧是预留的光猫路由的存放位置。但实际上同轴端子和网线端子都没用,网线端子是直连,不带交换机,一点用都没有,同轴主要是闭路电视用,但实际上现在都走宽带的机顶盒了。要那个也没多大用处。
有些邻居将这面墙砸了,做成柜子,但这面墙有一半是商砼浇筑的,而且敲了之后,两个箱子都要做到柜子里,也是不太方便,就没有采用,配电箱和弱电箱就不需要改动了,室内的开关插座用的都是施耐德的,感觉质量还凑活,电源线用的都是4平方的,照明采用2平方的。所以没必要抽线全部换掉,只是需要添加或改动一些开关、插座的位置,增加几个双控开关等。如果请工人做的话,收费不低,我们这有两种收费方式,一种是按建筑面积,每平方多少钱,另一种是按埋线长度,添加的灯位开关插座位的个数,细分收费。经过了解,当时这个户型的电路改动下来人工费2000-3000不等。还是自己动手算了,因为改动较少,没有专门画设计图,就是脑补了一下家具电器的摆设,然后直接在墙上画出需要添加的开关插座即可。
原本是有图的,但是由于拖延症,加上一次毁灭性的硬盘崩溃, 结果损失殆尽!下面只能用简单的图示和语言来描述了。

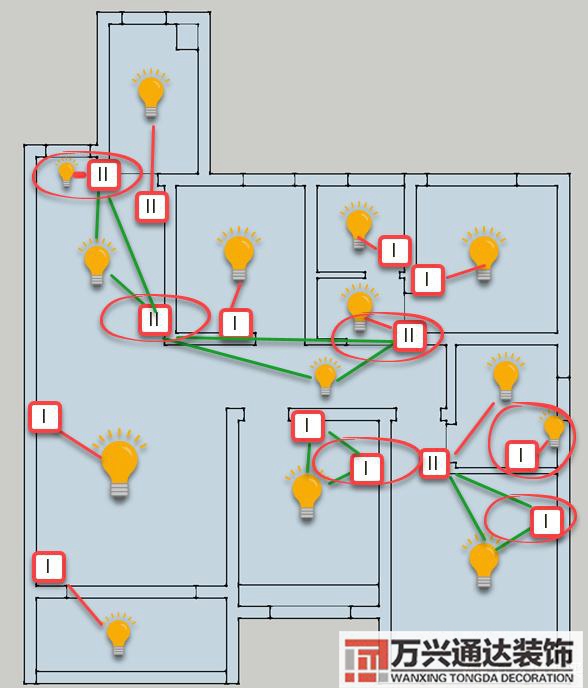

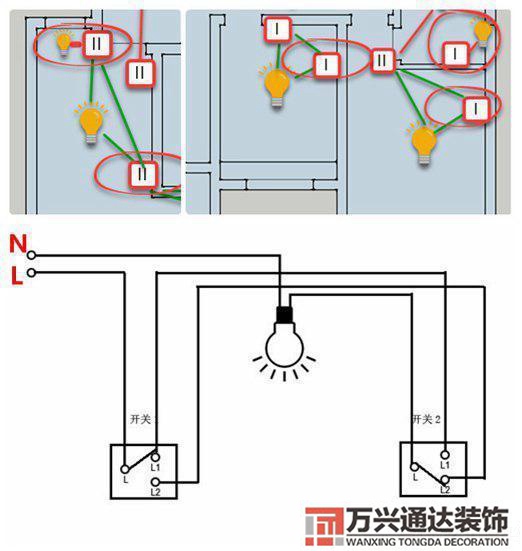

照明:这个是全屋基本的照明图,灯泡代表光源,方块按键代表开关,红圈代表是改动的部分。室内的照明整体差不多就是这个情况,因为没有做吊顶,所以灯光很简单,没有筒灯射灯,灯带等照明。如果有缺失可以通过台灯,灯带等辅助光源来解决。图示中在入户门和主卫添加鞋柜灯、镜前灯。
收房时,基本都是单开单控,为了操作方便,少跑路,将餐厅照明和两个卧室照明改成了双控模式,虽然现在好多灯具都带有遥控开关,不过遥控开关一个是不能彻底断电,还有待机功耗;另一个电子产品的使用寿命和故障率等问题还是比不上简单的机械式结构,所以在常用的位置人感觉还是建议采用传统的机械式双控三控方便些,出现故障维护也相对方便。
照明这块,个人感觉需要注意的几点就是厨房和厕所,其中厨房除了照明,还可以安装凉霸,就是天热时能吹个凉风的顶部风机,这个一般是和厨房照明采采用双联开关,可以在原有的照明开关线管里再添一路线就行了。
还有些在吊柜下面安装辅助照明的,这个也可以从插座借线,根据吊柜位置预先埋好线路,开关可以采用单开五孔或者多联开关来进行控制。
厕所因为洗浴是需要加热的浴霸,传统的浴霸一般都是四线控制的,这点需要注意一下,不过也有直接买无线遥控的,顶端留单火线就行。还有就是一般厕所照明还是希望在外墙控制,但洗浴的浴霸开关缺装在厕所内,所以在设计时要考虑到这点,可以采用将浴霸的照明电路单独引到室外的开关上来解决。后期文章会有单独的安装过程和步骤来详细介绍。顺便提一下,照明线路一般1.5平方的铜线就足够了。而浴霸因为功率较大,所以加热档最好选择2.5平方的铜线。

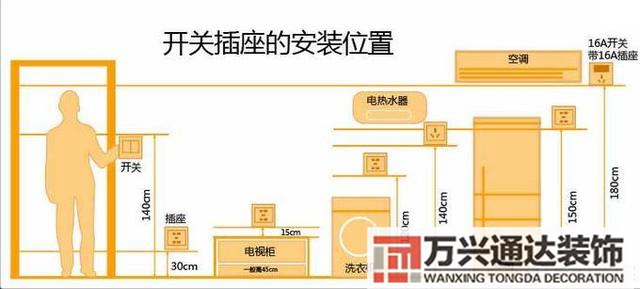

这张图大家应该常见,百度上搜到的,感觉还是非常直观的,所以借用一下。不过电路改造一般是添加或更换开关较多,所以高度可以参考现有的开关高度,做到室内统一即可。

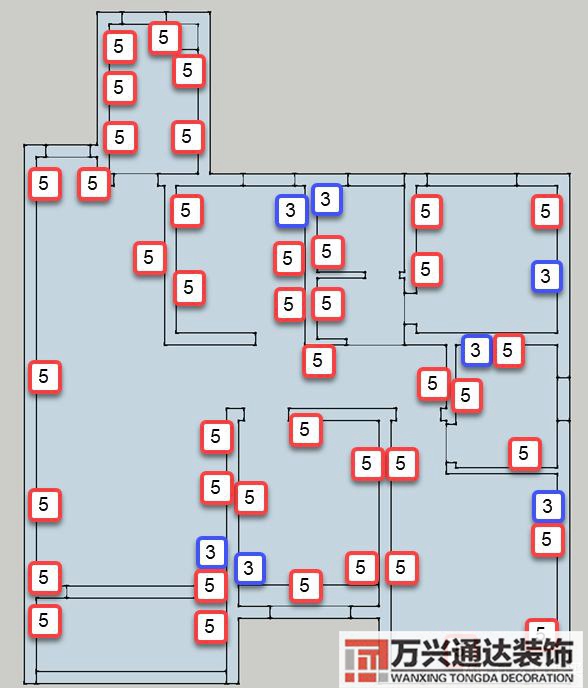

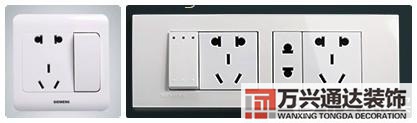

插座:室内插座的安装布局,主要看的是家具摆放和功能区的设定。一般感觉每面墙多少都要预留1-2个插座,在一些特殊的部位,插座需求量留更多。图上方块5代表的是普通的5孔插座。方块3指的是16A的专用插座,主要是供电热水器和普通壁挂式空调使用的。有些位置可以安装带开关的5孔插座,方便操作,例如燃气热水器等。对于空调电热水器之类的大功率电器,可以选用自带开关控制的16A专用插座来。

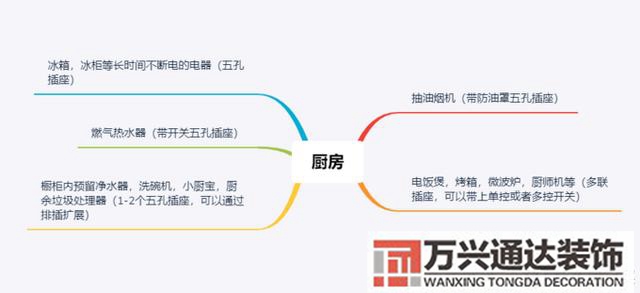

前面的图示比较乱,还是分屋子说起吧,首先是厨房,有几点需要注意的是插座的位置要离燃气表保持30cm的距离。橱柜内部,水槽下方要预留足够的插座,要为后期安装的小家电设备做好充足的预留,例如净水器,小厨宝,厨余垃圾处理器,洗碗机,嵌入式烤箱等。然后对于燃气热水器,可以配置带开关控制的五孔插座。抽油烟机的插座一定要带防油罩。还有操作台上的插座数量一定要预留充足。因为电饭煲,电压力锅,电饼铛,厨师机,微波炉等炊具很有可能需要同时工作。还要为冰箱冰柜等需要不断电,没有开关的家电预留好单独的插座。

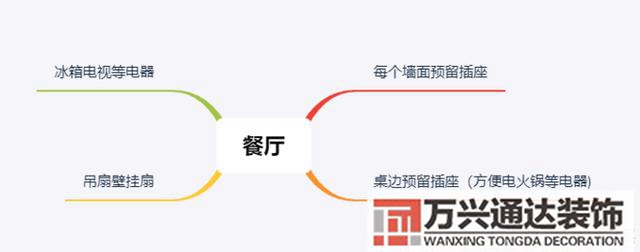

接下来是餐厅,除了常用的家电外,需要考虑的是壁挂扇和桌边预留的插座。吃饭的时候看个电视,或者刷个手机,这些情景都要考虑到。

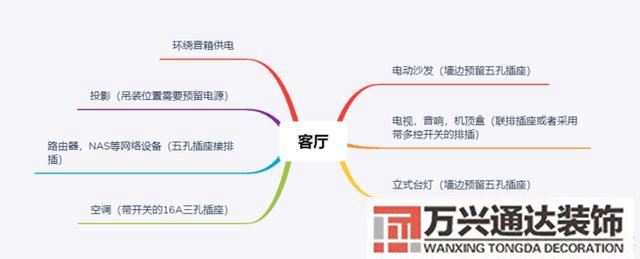

接下来是客厅,需要注意的是电视音响机顶盒这块,同时用电的电器比较集中,所以采用联排插座或者带多控的排插解决。如果准备购入电动沙发的,在摆放位置要预留插座,配合沙发的落地台灯也需要预留插座。空调大功率的会采用空气开关,不过壁挂式的一半16A的带开关插座就行。不用时可以直接通过开关断电,避免了插拔时拉弧。路由器,光猫,NAS等网络设备也存在同时用电的问题,所以预留位置安装排插,最后通过排插来满足需求即可。如果要安装投影,电源和HDMI线也需要考虑。还有就是环绕音箱,虽然可以利用蓝牙连接,省掉联线,但电源还是需要的,所以如果考虑采用无线连接的蓝牙环绕音响时,要考虑供电问题。

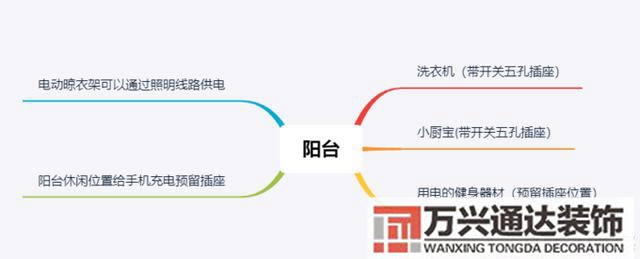

阳台上需要考虑的就是洗衣机烘干机等家电,水槽下面如果安装小厨宝也要预留插座。有些家庭将跑步机等用电的健身器材安排到阳台上也需要考虑预留插座的问题。还有在阳台上晒晒太阳,刷个手机,烧个水冲个茶也要预留插座,电动晾衣架可以直接利用照明电路来供电,问题不大,不过有些带烘干功能功耗较大的电动衣架最好还是从插座电路上取电。

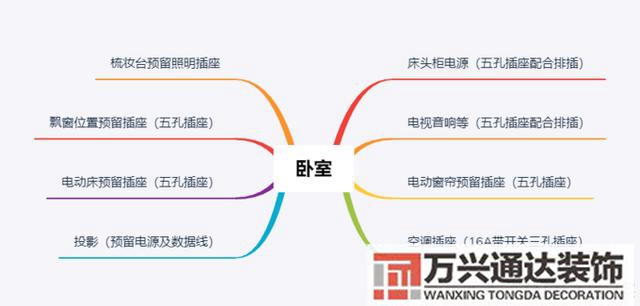

卧室一般两个床头柜下都要预留好插座。还有就是床对面的电视预留插座,飘窗位置最好也留个插座,方便在飘窗上小息时充电(都是手机惹的祸),如果设置有梳妆台,要为照明提供电源预留。如果是电动床,也要考虑,还有就是辅助的氛围照明光源的插座,例如床头灯带,床底灯带等。

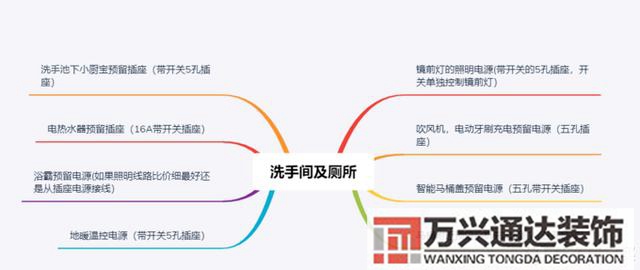

洗手间和厕所,需要考虑的就是给智能马桶盖预留电源。即使不用也可以兼职给手机充电,还有就是洗手池边上要预留给电动牙刷充电或者使用电吹风吹头的插座。镜前灯照明也可以从插座引电,并利用插座上单控控制开关。洗手池下可以预留插座,方便安装小厨宝。浴霸功率较大,最好从插座取电供电。而不借用照明供电。一般地暖的分水器和温控器都会安装在厕所,所以要提前预留好插座位置。

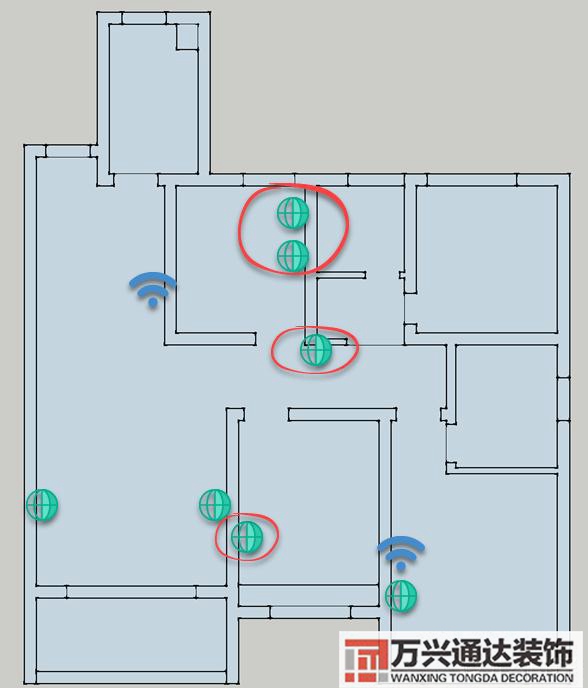

网络:网络现在是家庭必不可少的一环,虽然可以通过WIFI来进行无线连接,但由于信号的稳定性,还有就是各种干扰,墙体的屏蔽,单纯的一台无线路由器,根本做不到全屋覆盖,即使加上无线中继,效果也不如有线网络好,所以,有线网络还是要布好,地球是网络布线的出口,从弱电箱有几路是有预埋管的,不过红色圈出来的都是后期自己添加的。WIFI信号的标志是后期无线路由摆放的位置,这样两个路由器就可以对全屋进行覆盖了。唯一遗憾的是当时没有为右上角的入户花园那间房子走根网线,那间房字最后成了家里老大的房间,这次因为疫情上网课,只能通过WiFi进行连接,有时会出现信号不好的情况。原本是准备在正中间圈出的那个位置放置一个吸顶的无限路由器,这样右上角房屋的信号会更好些,后期因为偷懒没有做,目前就这样凑活了。如果再给一次机会的话,会把阳台也走根线,做到每间屋子都有网线端口。
总结:电路因为是需要埋设到墙内或者地板地下的,前期设计尤为重要。虽然最后可以通过拉扯明线或者利用排插来解决,但有些补救的方法轻则会影响美观,重则将带来安全隐患。所以最好还是前期就设计完善再进行施工。动手前还是要多看,多问,多想。这节就到这里,码字不易,还请点赞收藏,轻喷!
