装修选择正规放心的装修公司是很有必要的，当确定了由哪家装修公司施工时，这时小伙伴们需要注意了，装修前装修公司都会出具很多图纸，其中有11张图纸是不可缺少的，是装修公司必须的图纸。

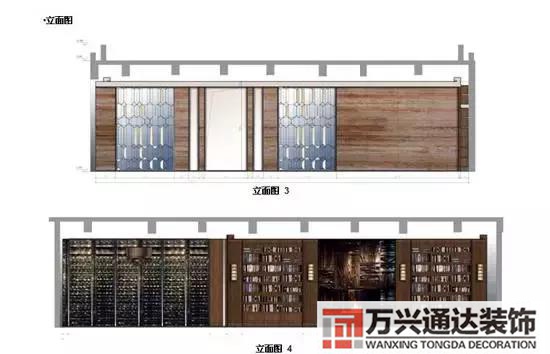

1、立面图

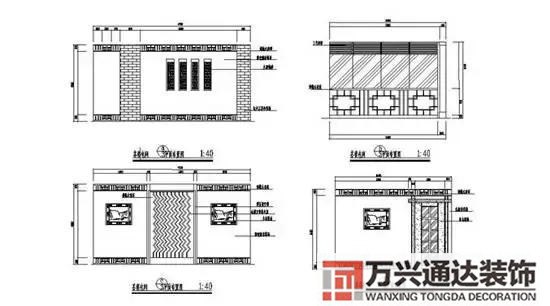

立面图展示的是从水平的角度看到房间局部的剖面，设计师一般都是画出主要墙面的立面图。业主看立面图需要结合平面布置图，这样看起来才能更清楚。

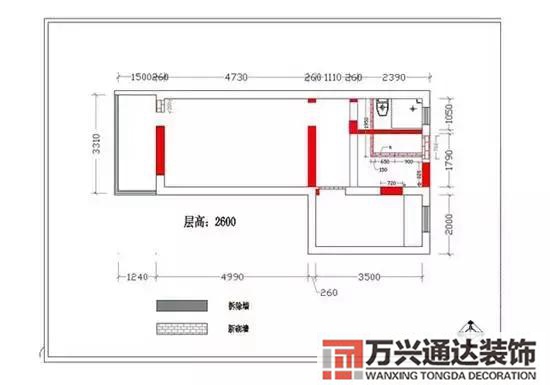

2、原始平面图

原始平面图是量房后画的第一张图纸，是画设计图纸的基础。主要标注出房型的尺寸、层高、原始管路及门洞等。

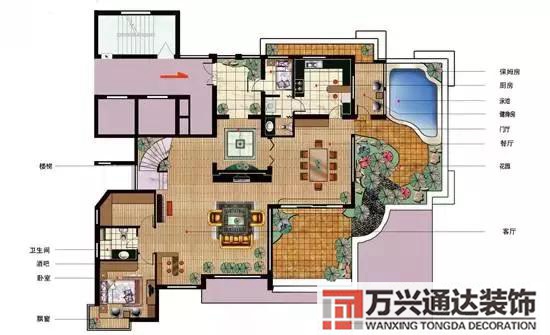

3、平面布置图

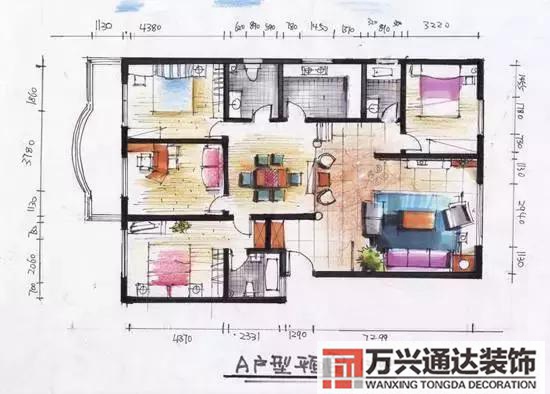

平面布置图有利于房子的合理规划，如何规划平面布置图在很多人看来，是最考验设计师的设计水平的。

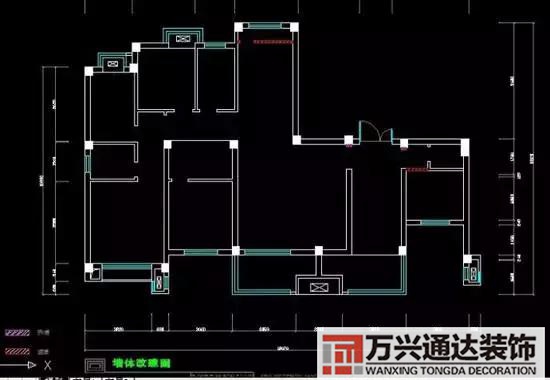

4、墙体改建图

设计师一般用斜线表现拆除的墙体，实心的粗线条表示新砌的墙体。

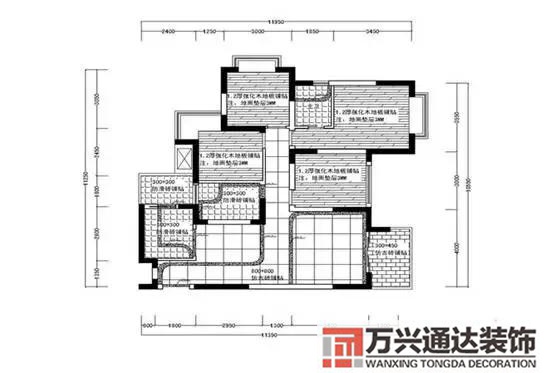

5、地面材质图

一般需要标注地面所用的材质种类，是瓷砖还是地板，拼铺走向、图案及不同材料的分界说明。

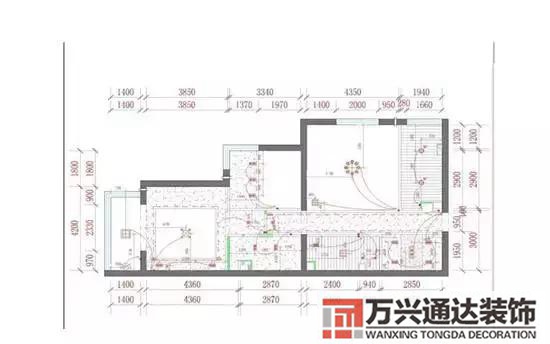

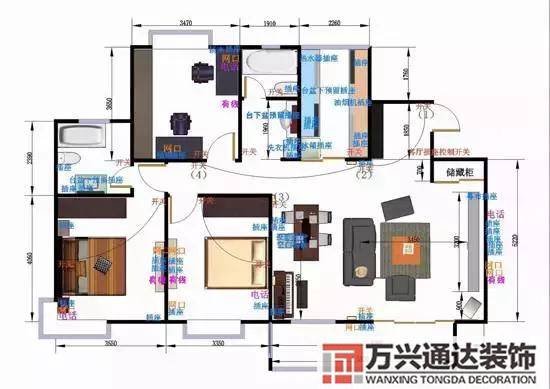

6、插座分布图

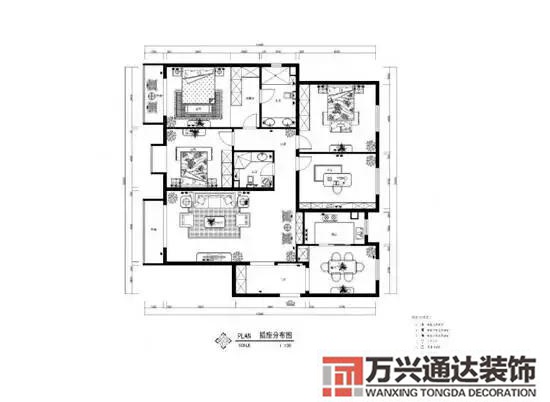

很多业主在后期的使用中都会埋怨家里的插座数量太少了，这就是当初插座分布图没有考虑清楚。插座的位置、数量都会在这张图中绘制出来，当然，插座的安排还要避开门窗、家具，不然也是白装。

7、弱电分布图

音响线、电视线、电话线、网络线都是属于弱电的范围，布置的时候要考虑其相互之间的干扰性。现在很多家庭在装修的时候，都会考虑背景音乐、灯光控制等智能家居系统，最好能让专业的智能家居公司来设计，也会出具相关的布线图。

8、天花吊顶图

这张图能看出天花吊顶的走向和顶部灯具的位置，图中应该详细标出吊顶的平面造型、尺寸以及距离地面的高度。

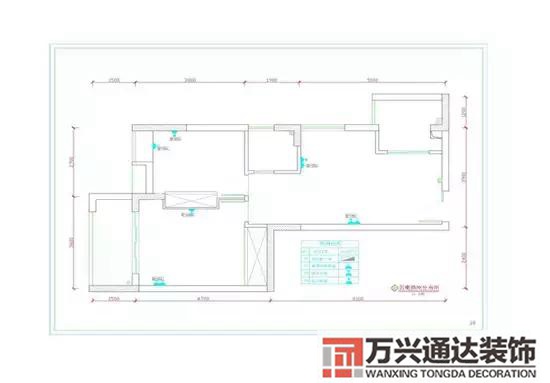

9、开关布置图

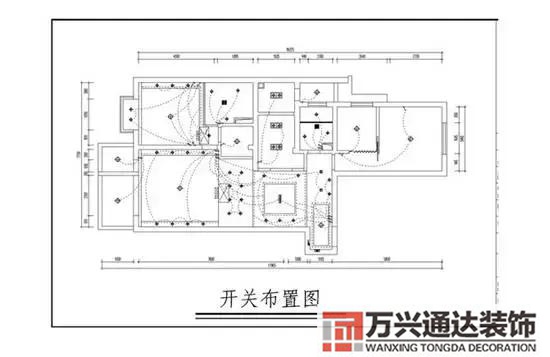

开关布置图要注明房间离所有开关的位置及每个开关锁控制的电器、灯源等，同时要注明开关的种类，以免安装时混淆。

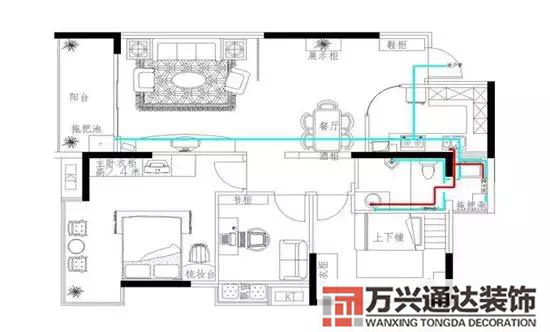

10、给水布置图

给水图上要标明卫生间、厨房等处的给、排水线路的平面布置图，还应该标注出冷热水的具体分布。

11、节点详图

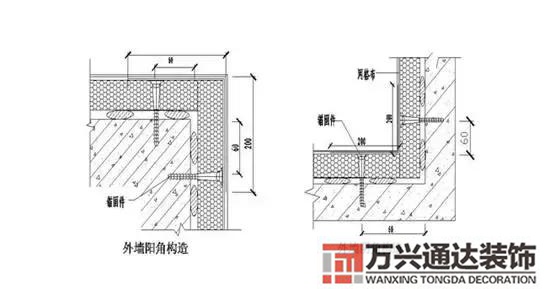

施工中有一些关键部分的施工是具有难度的，设计到某些具体施工工艺的就需要绘制这些图纸，在途中标明造型尺寸，表明材料等。
